高压出线柜

在工业园区、商业综合体与新能源电站的配电方案中，高压侧电能的分配与保护往往决定了整套箱式变电站能否稳定运行。高压出线柜正是安装在箱式变电站高压侧的核心开关设备，它承接来自进线柜或母线段的电能，再按回路将电力分配至变压器及各用电单元。面对负荷变化、检修切换与故障隔离等实际工况，出线柜需要在有限空间中兼顾通断操作、保护配合与人员安全，为配电系统的连续供电提供可靠支撑。

柜型与结构

高压出线柜通常采用金属封闭式结构，柜体经折弯与焊接成型，并做防腐涂装处理，可支持室内安装，也可适配箱式变电站紧凑的舱室布局。内部按功能划分母线室、开关室、电缆室与仪表室，各隔室相对独立，配合可靠的接地设计，兼顾绝缘水平与运行安全。柜型可依据进出线方式、母线走向与检修习惯进行调整，便于与同系列进线柜、计量柜整体拼接，形成统一的高压配电单元。

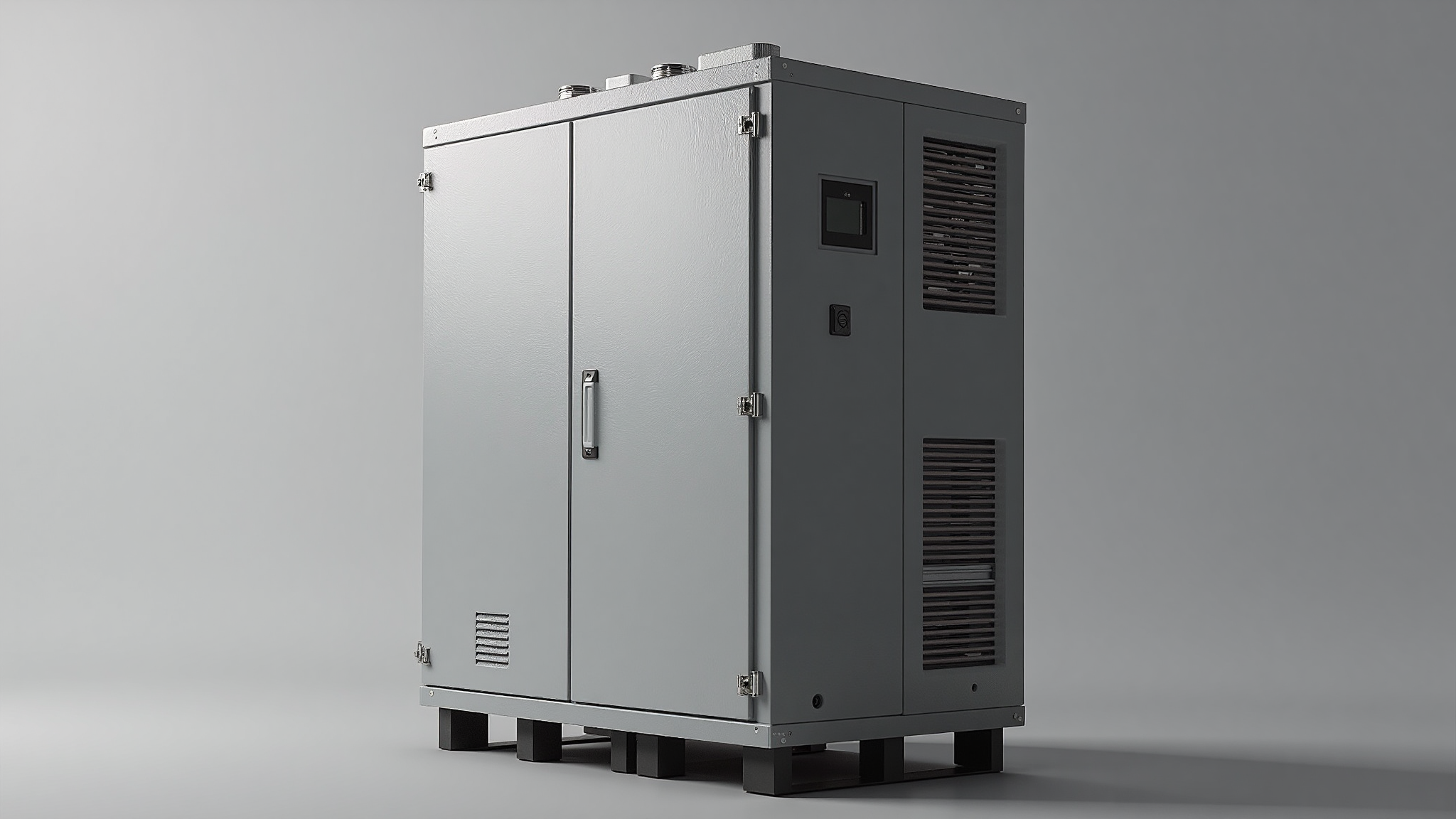

开关与保护配置

出线回路的通断与保护是柜内配置的重点。设备通常以断路器、负荷开关或组合电器作为主开关，配合电流互感器、电压互感器采集运行参数，并可按回路需求配置相应保护功能，实现故障时的快速切除。操作机构支持手动与电动方式，仪表与指示装置有助于现场人员直观掌握回路状态。

• 过流与速断保护：故障电流越限时快速动作，切除故障回路。
• 零序保护：用于检测接地故障，缩小停电范围。
• 状态监视：通过指示与仪表反馈开关位置与运行参数。

出线柜的保护配置应与上级进线保护形成配合，做到故障就近隔离、缩小停电范围。

在安全防护方面，成熟的出线柜普遍具备“五防”联锁能力：防止误分合断路器、防止带负荷分合隔离开关、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔。通过机械或电气联锁，将操作步骤与设备状态互相约束，降低误操作带来的风险。

安装、扩展与适用场景

高压出线柜一般在箱式变电站就位后安装，采用电缆下进下出或侧进侧出方式接线，柜体前后留有操作与检修通道。柜内可预留备用出线回路与扩展空间，便于后续负荷增加时增容改造；模块化的隔室与标准化的接口，使同型号柜体具备较好的互换与拼接能力。常见的应用场景包括工业园区配电房、商业建筑变电所、充电站与新能源电站等，凡是有高压侧多回路出线需求、又需兼顾安全与扩展的场合，都可以考虑采用。

高压出线柜的价值，在于把复杂的高压出线回路收拢进一个结构清晰、防护到位、可维护可扩展的单元之中，为箱式变电站的安全运行与后期扩容打下基础。
